Tažné zařízení

[covex]

Hlavne ta cast bez koule je normalne zadni pricna trubka ramu Libera na kterem sedi motor. Vsechny tazne se k nemu pridelavaji srouby. U Libera ma vetsina taznych jeste "taznou" tyc pod motorem k druhe trubce ramu.

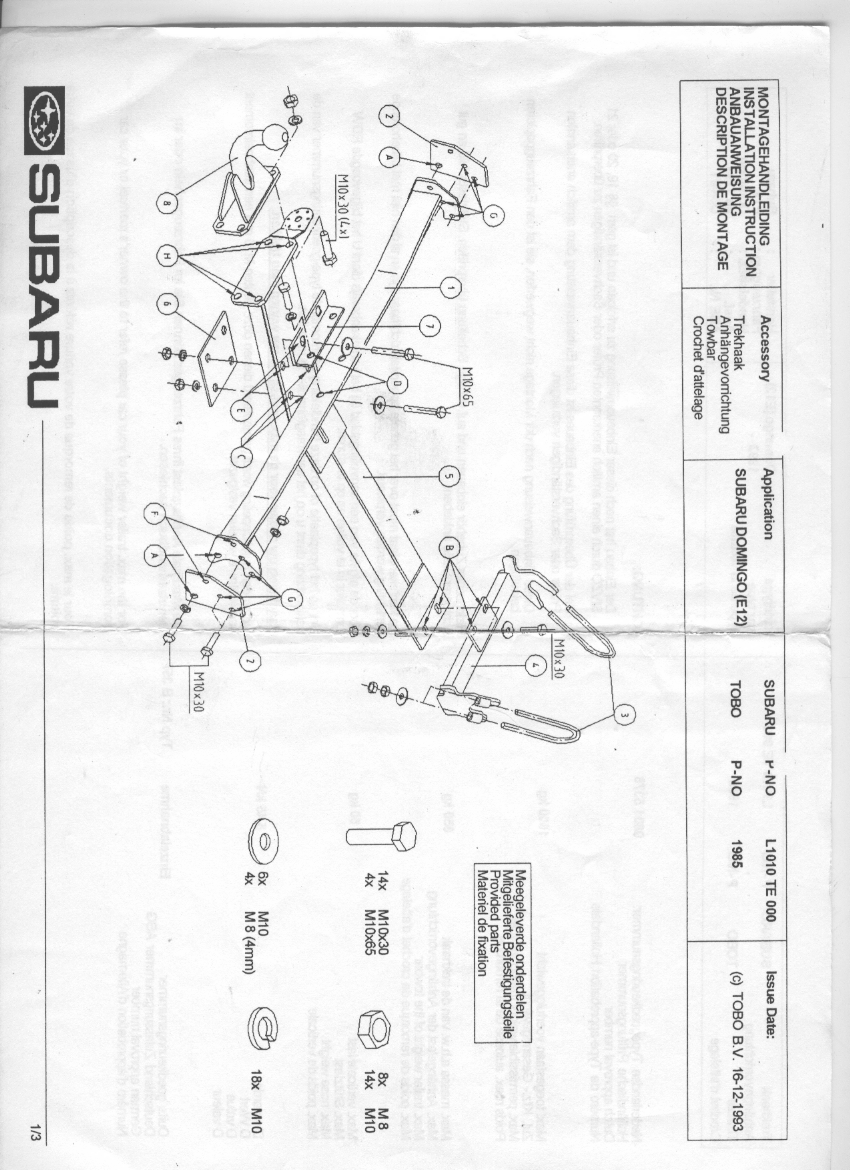

Nevim zda tu je jeste toto tazne:


Co se tyce tveho tazneho, tak reseni existuje - zajed k nemu kdo dela (nejlip vyrabi) tazna, pokud bude chtit poradi si s tim.

[Soptík Hřensko]

Demontoval jsem tažné, kdyby to někdo chtěl, ať se ozve.

tažné - koule


[covex]

To je taky nejake samo-domo. Proc si to demontoval? Je to varianta, ktera ani nesnizuje svetlou vysku, akorat ta delka smerem dozadu mi prijde nejak hrozne moc...

[Soptík Hřensko]

Demontoval jsem to, protože musím dělat podstatnější věci a nešel otevřít motor. Samodomo to je určitě a na papíry to rozhodně není. Bylo to na ježdění do lesa na zvýšení přepravní kapacity - žádná elektrika

[Machy_CZ]

Jejda to tazne no nevim, netahal bych za nim nic po silnici

Ja mam to co je na obrazku od Covexe

[Soptík Hřensko]

Napadá mě, že by do té trubky (rámu, či co to je za rozpěru) šla navařit druhá trubka, do které by se upravené tažné vsunulo a nějakým způsobem zajistilo. Asi takhle nějak:


Mám dojem, že ta trubka tam je jen pro držák motoru a držení rámu "u sebe", takže když se to dobře a kvalitně svaří, nemuselo by to ničemu vadit. Jen to pak protáhnout přes úřad a nechat zapsat, byť třeba s typovým listem od jiného závěska...

[covex]

Jeste stale je u me k mani toto, pokud bys hledal jen tazne, nebo inspiraci jak to meli soudruzi z nemecka:

viewtopic.php?f=8&t=2274


ja bych se pri provrtani te trubky bal, ze to bude moc namahane i dobre svarene. Ono ne uplne zbytecne ma vetsina taznych vedenou trubku pod motorem jeste k druhe trubce ramu. Uchyceni na jednu trubku ji musi extremne namahat a to ani ne tak pri tahnuti, jako pri brzdeni. Je to videt i na tomto "samodomo" kousku i presto, ze tam jsou ta kridla.
